Workbench 傳統歐式工作台 (三)
Shoulder-Vise 側虎鉗與 Tail-Vise 尾虎鉗應用。
傳統歐式工作台是西方 "手作家具匠師" 專用的工作台,其中側虎鉗和尾虎鉗的雙重裝置,可以快速提升工作效率,也是這張工作台指標性的特色。以下由哈莉貓陳老師示範側虎鉗與尾虎鉗夾持木料、刨削木料側面、板面、端面的操作方式。
1. 側面
2015年12月27日 星期日
Workbench 傳統歐式工作台 (一)
Workbench 傳統歐式工作台 (一)
這一張 200cm(長) x 108cm(寬) x 83cm(高) 的 "傳統歐式工作台" 是哈莉貓陳老師在 "當代木工藝術研習所" 上課時專用的工作台。其基礎本體的框架結構,經由陳老師改良,一如 "哈莉貓式木工工作台",由雙方榫和大進小出榫組合而成,取代了原始的單方榫和螺桿,更加強化其穩定度。
這一張 200cm(長) x 108cm(寬) x 83cm(高) 的 "傳統歐式工作台" 是哈莉貓陳老師在 "當代木工藝術研習所" 上課時專用的工作台。其基礎本體的框架結構,經由陳老師改良,一如 "哈莉貓式木工工作台",由雙方榫和大進小出榫組合而成,取代了原始的單方榫和螺桿,更加強化其穩定度。
Harimau Workbench 哈莉貓式木工工作台 (三)
Harimau Workbench 哈莉貓式木工工作台 (三)

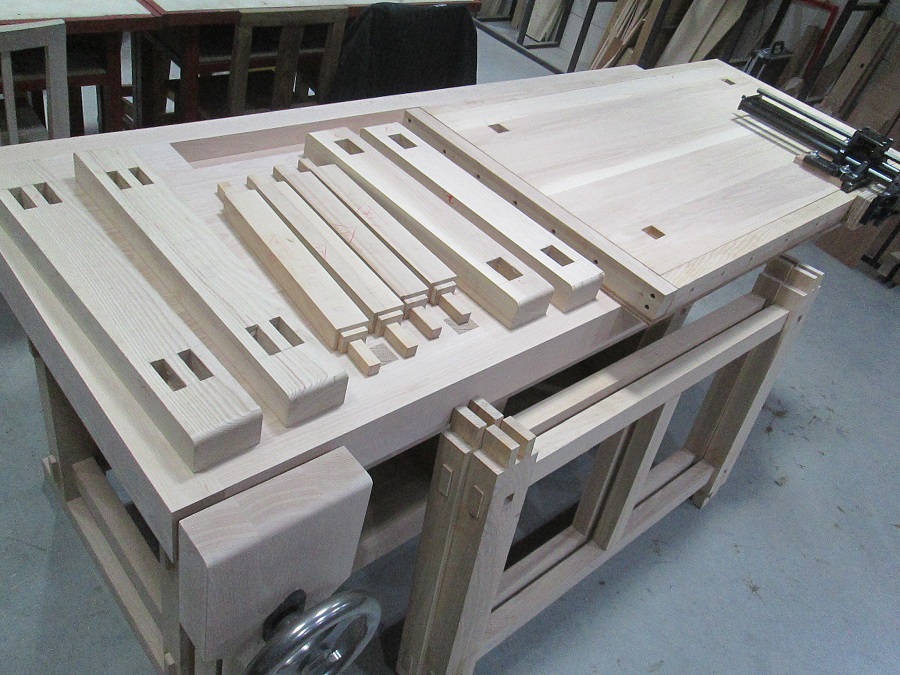

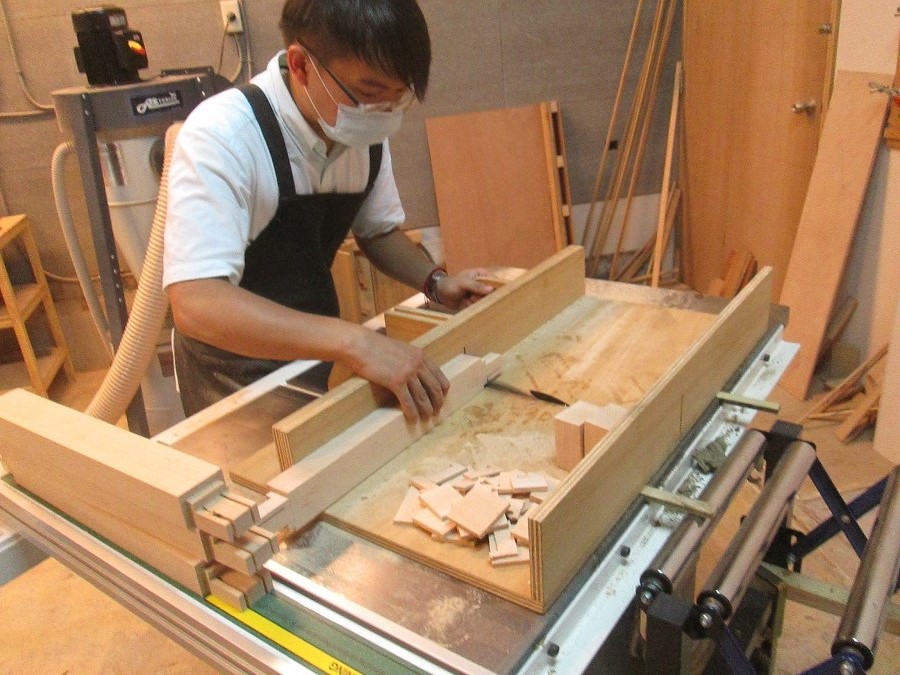

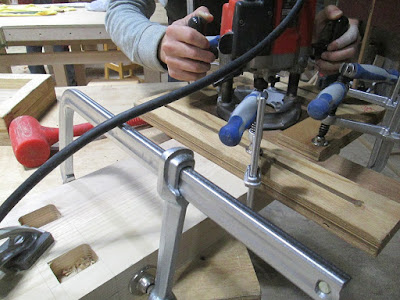

這一篇的主要內容是概略圖示 "哈莉貓式木工工作台" 的製作過程,其中榫孔、榫頭的製作機具或工法是以 "當代木工藝術研習所" 現有的角鑿機、圓鋸機、木工雕刻機配合各式的 Dado 鋸片、方榫治具來做示範說明,這並不是唯一的工具和工法,每位木工同好都可以按照自己擁有的機具做最適合的運用。
1. 腳撐

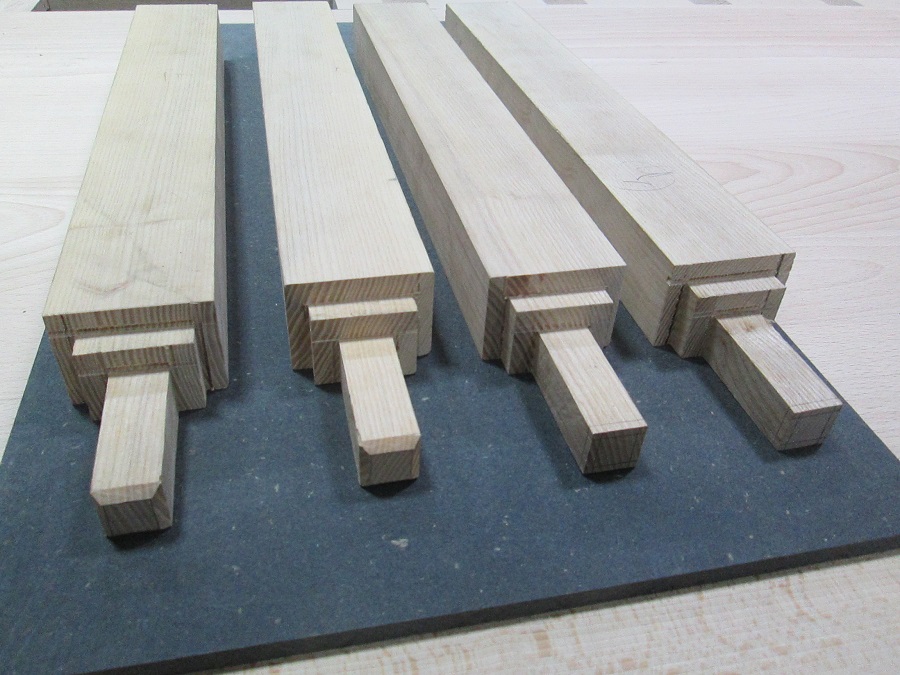

2. 柱腳、長撐與中柱

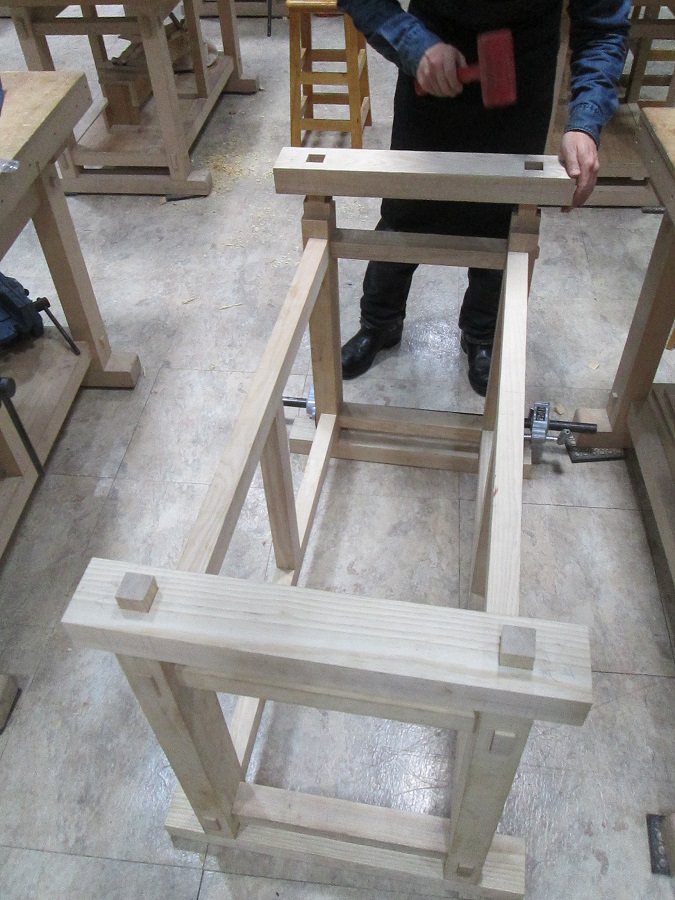

3. 雙口型結構組裝
4. 短撐
5. 桌撐

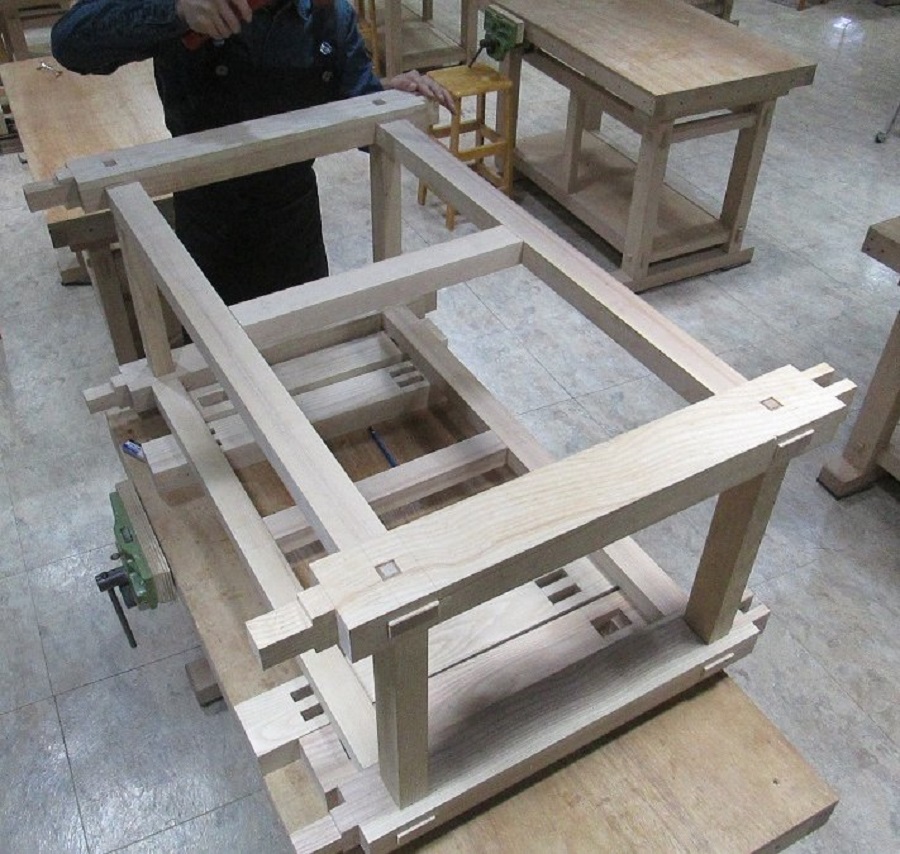

6. 框架結構組裝
7. 桌板

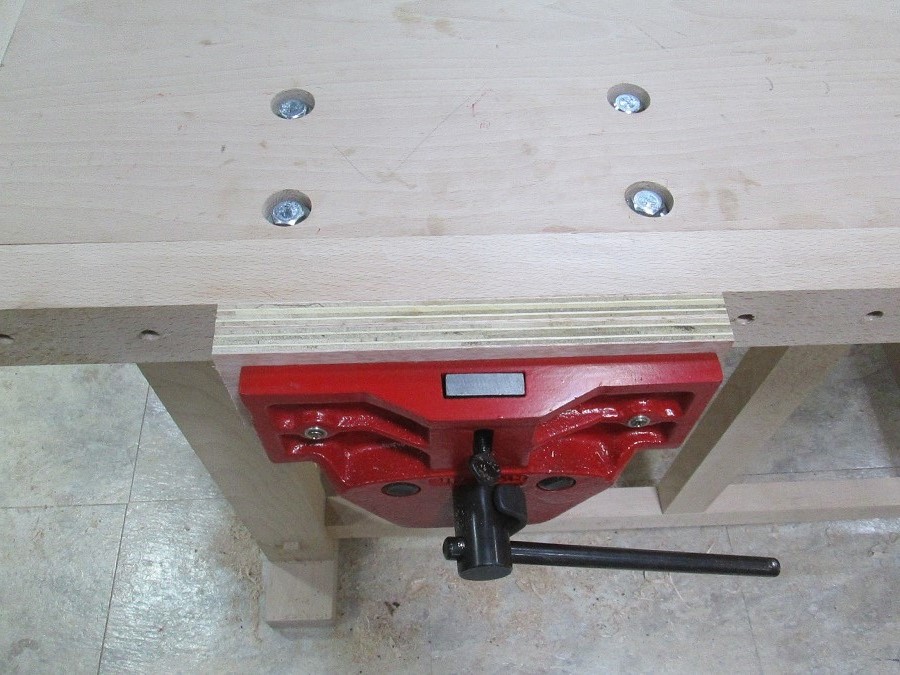

8. 虎鉗
9. 哈莉貓式木工工作桌組裝完成
Harimau Workbench 哈莉貓式木工工作台 (二)
然而,在哈莉貓式木工工作台的木榫結構設計上,陳老師卻在桌撐及短撐上採用 "大進小出榫",造成 "環環相扣" 的結構力。(詳細說明參閱 "Harimau Workbench 哈莉貓式木工工作台 (一)" : http://harimauwoodworking.blogspot.tw/search/label/%E6%A1%8C%E5%AD%90
哈莉貓式木工工作台所採用的 "大進小出榫",原本是明式家具中常用的木榫結構,主要作為"讓榫" 功用。
以上圖片來源 : 王世襄編著 "明式家具研究" (出版發行 : 三聯書店(香港)有限公司)
然而,在哈莉貓式木工工作台的木榫結構設計上,陳老師卻在桌撐及短撐上採用 "大進小出榫",造成 "環環相扣" 的結構力。(詳細說明參閱 "Harimau Workbench 哈莉貓式木工工作台 (一)" : http://harimauwoodworking.blogspot.tw/search/label/%E6%A1%8C%E5%AD%90
桌撐圖解如下 :
短撐圖解如下 :
這種活用 "傳統木榫" ,重塑現代家具結構設計的概念,正是當代木工藝術研習所推廣木工 DIY 技法的當代新精神。
Harimau Workbench哈莉貓式木工工作台 (一)
Harimau Workbench 哈莉貓式木工工作台 (一)
哈莉貓式木工工作台,顧名思義是由 “哈莉貓木工講堂” 陳老師所設計,這一款木工工作台堅固沉穩,不論承受施做木工時的拉力、推力或是敲打的力道,都是四平八穩,不動如山;其主要特色正是 “環環相扣” 的結構力學。以下根據其結構重點一一說明 :
1. 由柱腳、長撐和中柱,組合成 “雙口型” 的框架結構,可強化抗壓力道。
2. 加長 “長撐” 的榫頰,並採用 “貫穿方榫” (即透榫) 的方式穿透 “柱腳” 和 “短撐” 的 “小出榫”,除了增加方榫的結構力外,確保榫頭不易崩裂。
3. “短撐” 採用改良式明式家具木榫中的 “大進小出榫”,緊緊地拉住 “長撐”。
4. 柱腳利用 “雙方榫” 堅固地插入腳撐,四支柱腳等同八個方榫,確實能達到不動如山的
穩定度。
5. 桌撐也採用 “大進小出榫”,向下固定住短撐,同時與腳撐、柱腳形成 “口” 型結構,可分散來自上下前後的推力或拉力。
(1) 厚重桌面以 “方榫孔” 壓住桌撐的 “小出榫”。
(2) 桌撐和腳撐以上下合圍方式夾住短撐。
(3) 短撐又用大進小出榫扣住長撐。
如此一來,哈莉貓式木工工作台,完全不必上膠,也不需要螺絲,即能達成堅固、穩定的工作需求。
